Posude za skladištenje goriva

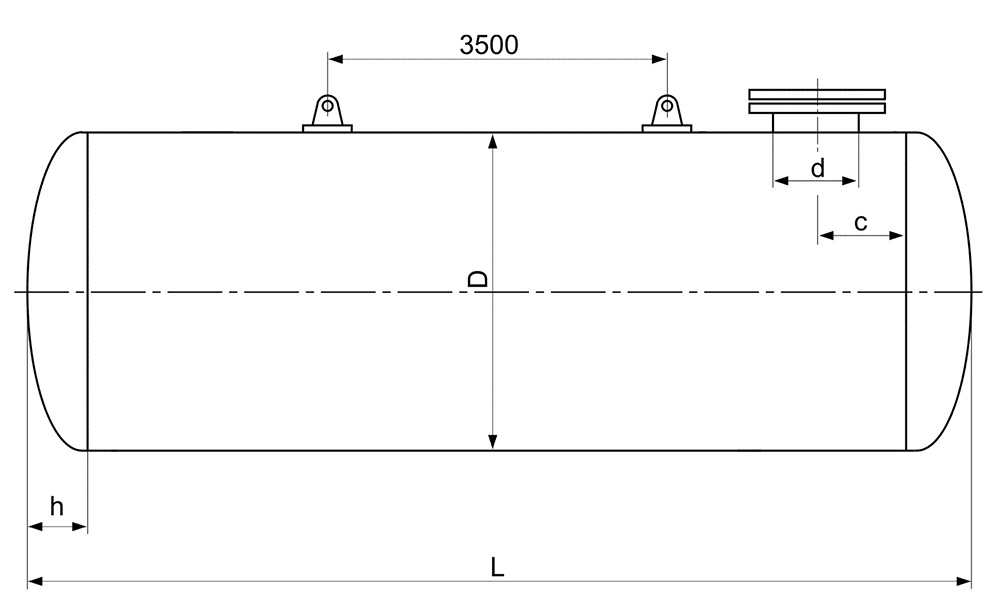

ČELIČNI LEŽEĆI REZERVOAR

zapremina (m3)
1
3
5
7
10
13
16
20

30
40
50
60
80
100
spoljni pre~nik D (mm)
1000
1250
1600
2000
2500
2900
ukupna dužina L (mm)
1510
2740
2820
3740
5350
6960
8570
8540
6960
10120
10800
12800
12700
15950
8800
visina danca h (mm)
180
220
260
320
400
450
debljina lima (mm)
5
6
7
9
revizioni otvor d (mm)
500
600
broj uški

1
2
c (mm)
450
500
težina približno (kg)
265
525
700
885
1200
1500
1800
2300
2750
3300
4200
5100
6100
9600
11600

Čelični ležeći rezervoar je cilindričnog oblika urađen od čeličnog lima S 235 po SRPS M.Z3.010. I služi za skladištenje derivata nafte. Rezervoar može biti nadzemni i podzemni.

Uz rezervoar se isporučuje sledeće:
- komplet priključaka ( priključak za utakanje, priključak za mernu letvu, priključak za istakanje i priključak za AT ventil ).
- komplet armature ( usisna korpa, AT ventil, glava za utakanje i siluminski nastavak sa kapom )
- čelična šahta sa aluminijumskim poklopcem 1000 x 1000 x 1000 Veličine i raspored priključaka na revizionom otvoru mogu da se se izrađuju i na zahtev kupca.

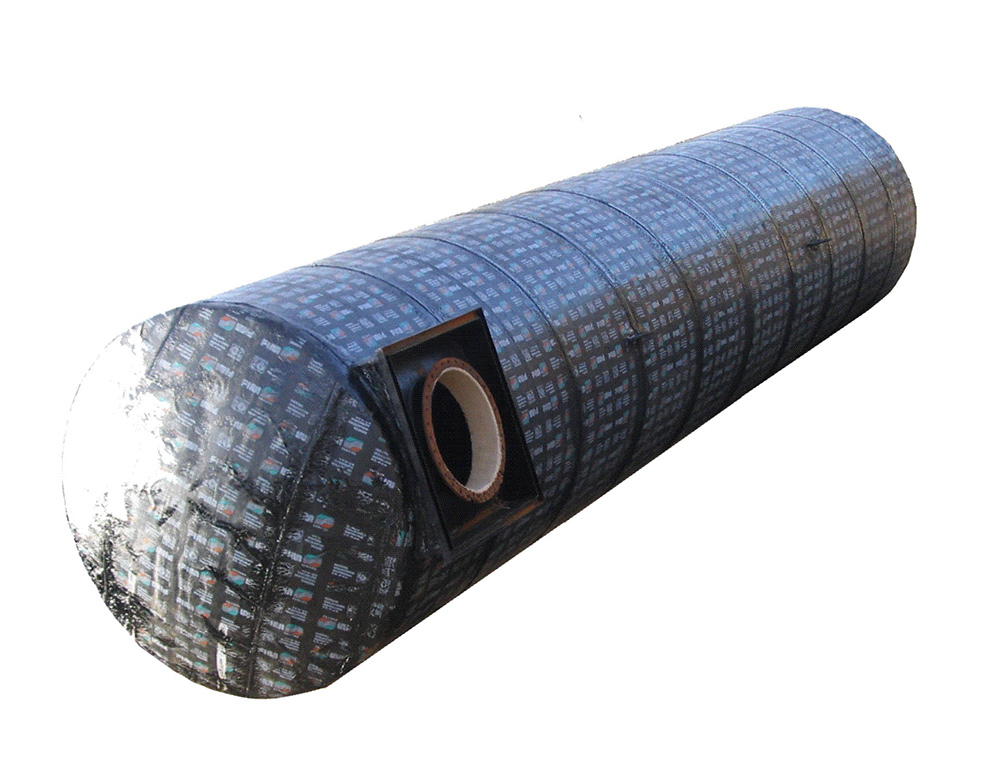

Čelični ležeći rezervoar za nadzemnu ugradnju se isporučuje u kompletu sa čeličnim stopama i spolja zaštićen osnovnom bojom a ukopani rezervoar se spolja oblaže kondor trakom.

Prilikom narudžbe rezervoara potrebno je navesti sledeće
- zapremina rezervoar
- vrsta skladištenja
- obim i dimezije dodatne opreme

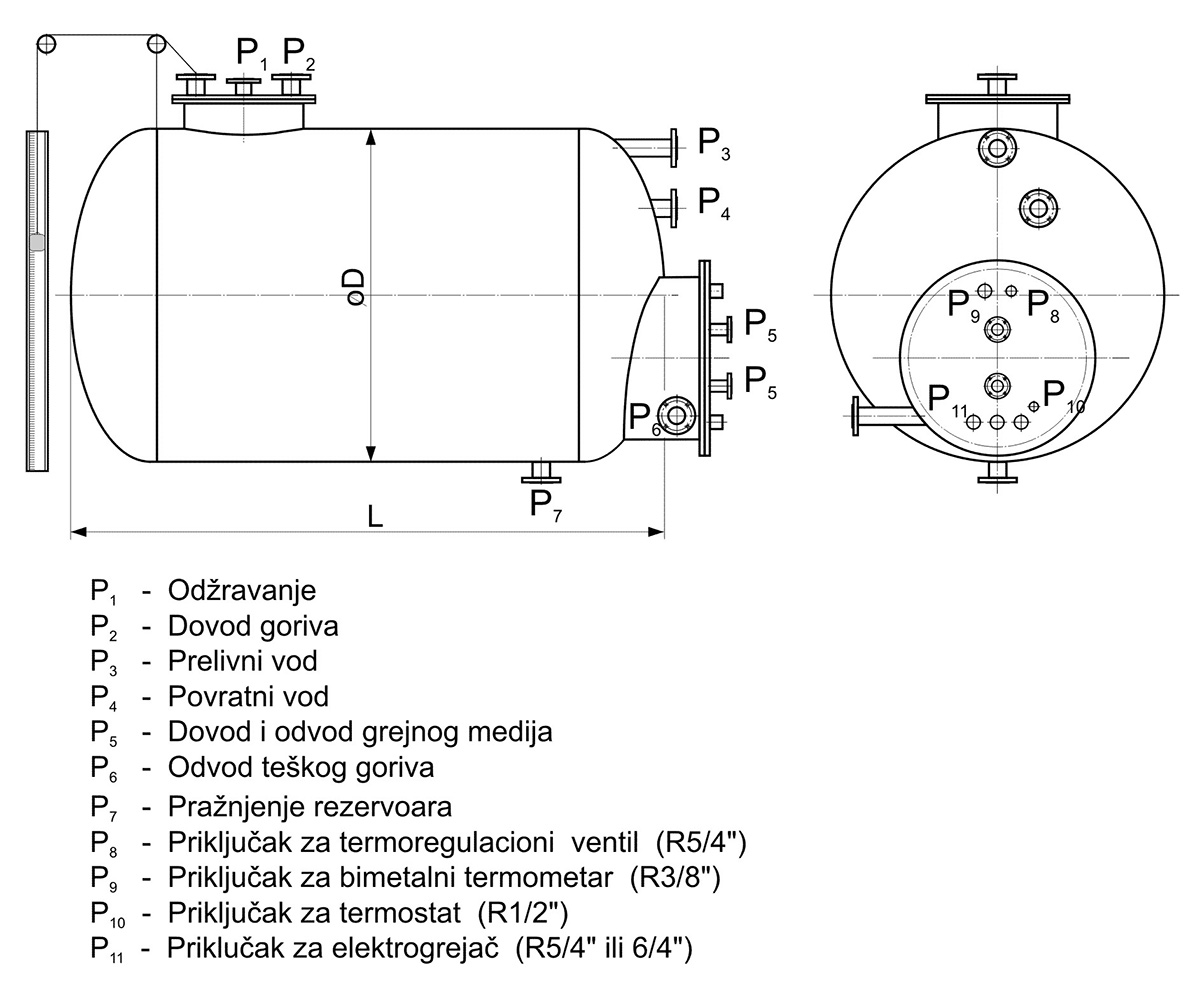

DNEVNI REZERVOAR ZA TEČNA GORIVA

V (litara) 200 300 400 500 800 1000 1500 2000
D (mm) 500 600 650 700 800 1000 1000 1100
L (mm) 1100 1200 1300 1400 1600 1600 2100 2200
P1(DN) 40 40 40 40 40 40 50 50
P2(DN) 32 32 32 32 40 40 40 40
P3(DN) 40 40 40 40 50 50 50 50
P4(DN) 32 32 40 40 50 50 65 65
P5(DN) 15 20 20 25 25 32 32 32
P6(DN) 25 25 32 32 40 40 50 50
P7(DN) 32 32 32 32 50 50 50 50
A (mm2) 0,9 1,2 1,8 2,2 2,5 3,0 3,5 4,0
G (kg) 220 270 315 350 450 510 610 580

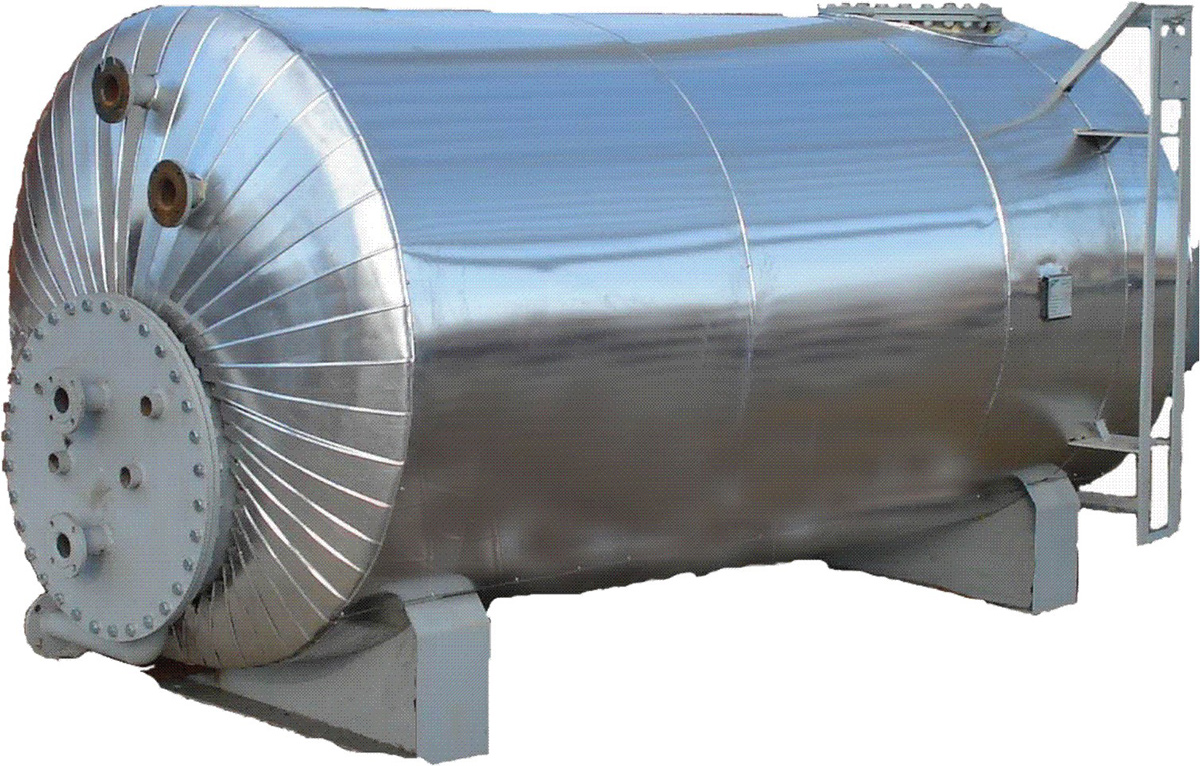

Dnevni rezervoar za tecno gorivo namenjen je za uskladištenje dnevne potrošene kolicine goriva u kotlarnicama. Dnevni rezervoar za tecno gorivo izraden je po propisima koji odgovaraju radu sa mineralnim uljima. Izraden je od crnog celicnog lima kvaliteta S235 zavarivanjem i ispituje se vodenim pritiskom do 2 bar. Rezervoar se štiti od korozije premazom osnovne boje sa spoljne strane. Na rezervoaru se izvodi prirubnica za cišcenje, kao i prirubnica za ugradnju grejaca. Ukoliko je rezervoar predviden za uskladištenje lakih lož ulja,koja ne zahtevaju predgrevanje, ne izvodi se prirubnica za ugradnju grejaca. Na dnevni rezervoar se ugraduje uredaj za pokazivanje nivoa goriva. Pokazivac nivoa sa skalom se ne ugraduje ako rezervoar ima povratni vod u sezonski rezervoar.

Na zahtev narucioca ugraduje se :štedni grejac,podni grejac i kombinovani sa elektrogrejacem. Grejaci su izradeni od bešavnih cevi P 235 GH koje se mogu demontirati.

Pri narucivanju potrebno je navesti tip rezervoara. Ukoliko se odstupa od standardnih tipova rezervoara treba dostaviti i skicu sa rasporedom i dimenzijama prikljucaka.
