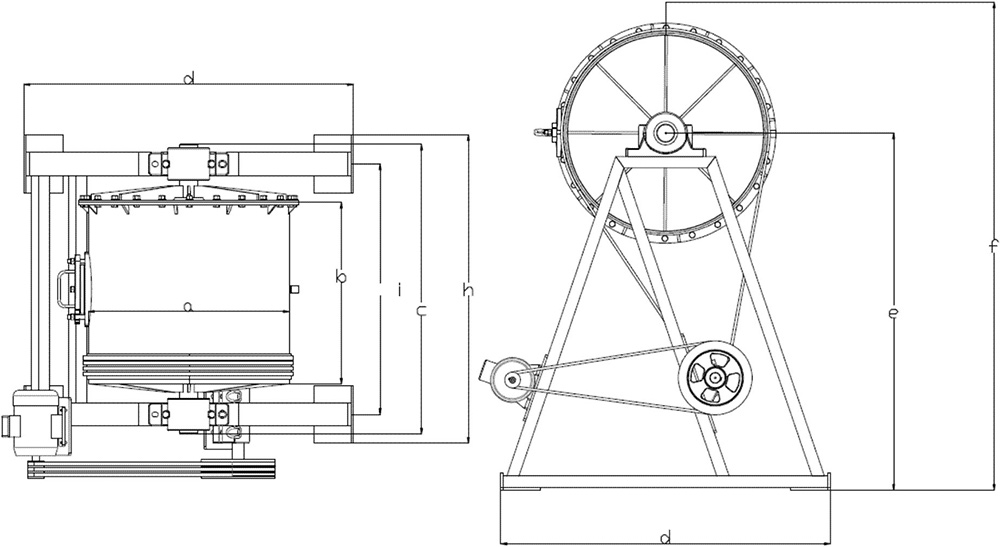

tip |
kg/l |
a |
b |
c |
d |
e |
f |
h |
i |
EM kW |
EM o/min |
profil UNP |
n ø/min |
masa kg |
25
|
25/50 |
550 |
500
|
800 |
970 |
1.125 |
1.550 |
880 |
630 |
0.8 |
1.360 |
80 |
60 |
320 |
50 |
50/100 |
650 |
750
|
1.130 |
1.070 |
1.175 |
1.680 |
1.210 |
960 |
0.8 |
1.360 |
100 |
50 |
400 |
100 |
100/200 |
800 |
750
|
1.270 |
1.220 |
1.250 |
1.830 |
1.350 |
1.100 |
1.1 |
1.370 |
100 |
45 |
600 |
200 |
200/400 |
1.000 |
900
|
1.445 |
1.420 |
1.350 |
2.030 |
1.525 |
1.275 |
2.2 |
1.410 |
120 |
35 |
1.100 |
350 |
350/700 |
1.200
|
1.000 |
1.550 |
1.620 |
1.450 |
2.230 |
1.630 |
1.380 |
3 |
1.420 |
140 |
29 |
1.400 |
550 |
550/1100 |
1.400 |
1.200 |
1.930 |
1.820 |
1.550 |
2.430 |
2.010 |
1.760 |
9 |
965 |
160 |
24 |
1.800 |

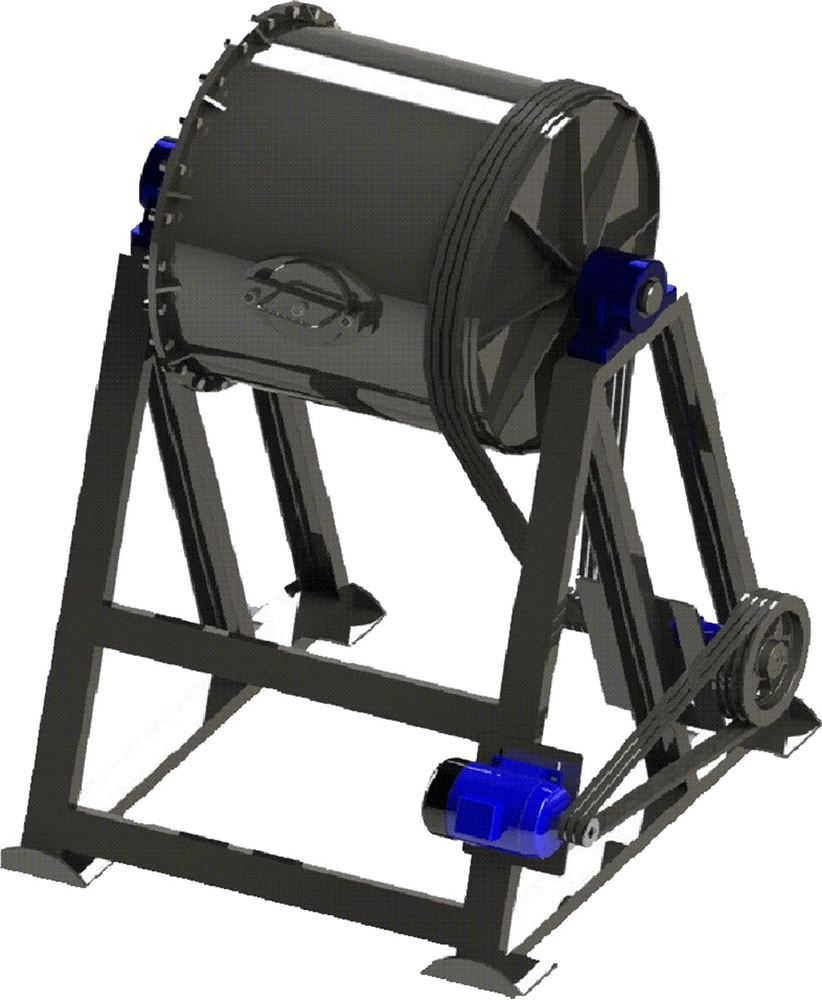

Rotacioni mlin je namenski konstruisan uređaj za mlevenje i dobijanje najfinijeg praha emajla. Uređaj je zavarenje čelične cilindrične konstrukcije koga pokreće elektro motor određenje snage koja zavisi od kapaciteta bubnja. Bubanj se sa unutrašnje strane oblaže specijalnim profilisanim kamenom i ubacuju kamene kugle. Bubanj je opremljen okruglim revizionim otvorom za punjenje i pražnjenje i otvorom za odzračivanje. |
Oznaka multi
ciklona |
Protok
gasa
Q ( m3/h ) |

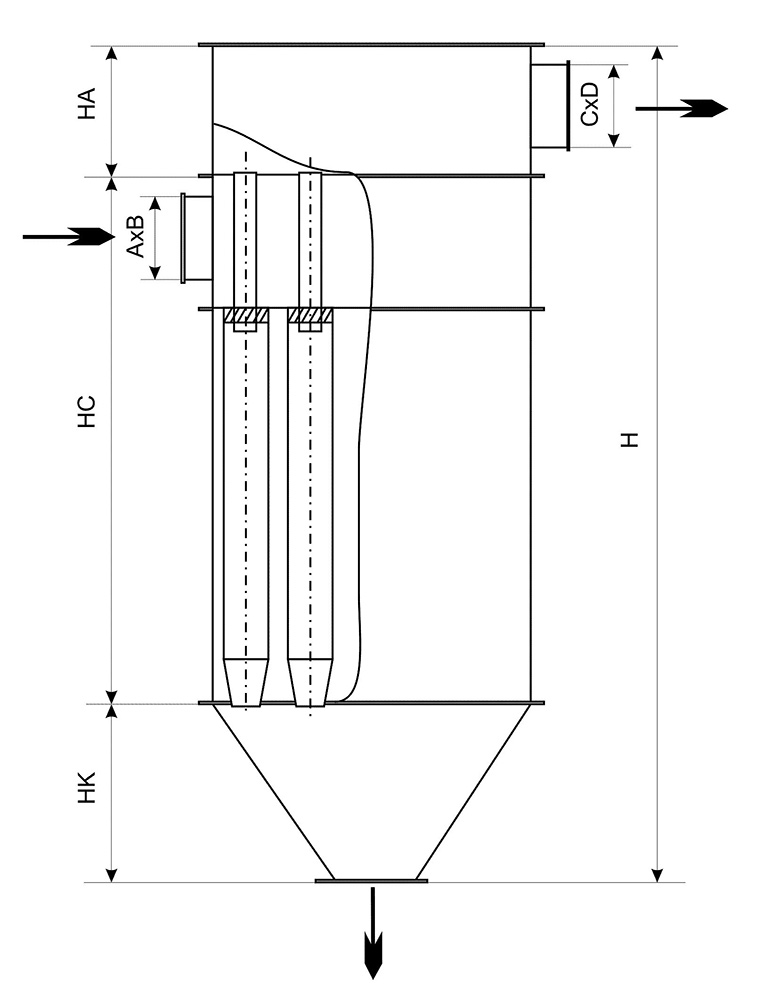

DIMENZIJE MULTICIKLONA |
Broj
ciklonskih
jedinica |
Masa
( kg ) |
|||||||||||
|
|||||||||||||||
MCK - 5 |
5.000 |
3.354 |
474 |
1.580 |
1.300 |
380 |
300 |
580 |
300 |
9 |
1.600 |
||||
MCK - 10 |
10.000 |
3.404 |
524 |
1.580 |
1.300 |
660 |
350 |
870 |
400 |
18 |
3.000 |
||||
MCK - 15 |
15.000 |
3.454 |
574 |
1.580 |
1.300 |
870 |
400 |
1.150 |
450 |
27 |
4.400 |
||||
MCK - 20 |
20.000 |
3.504 |
624 |
1.580 |
1.300 |
1.000 |
450 |
1.380 |
500 |
36 |
8.600 |
||||
MCK - 30 |
30.000 |
3.554 |
674 |
1.580 |
1.300 |
1.380 |
500 |
1.600 |
650 |
54 |
10.000 |
||||
MCK - 40 |
40.000 |
3.754 |
874 |
1.580 |
1.300 |
1.424 |
650 |
1.540 |
900 |
81 |
10.800 |

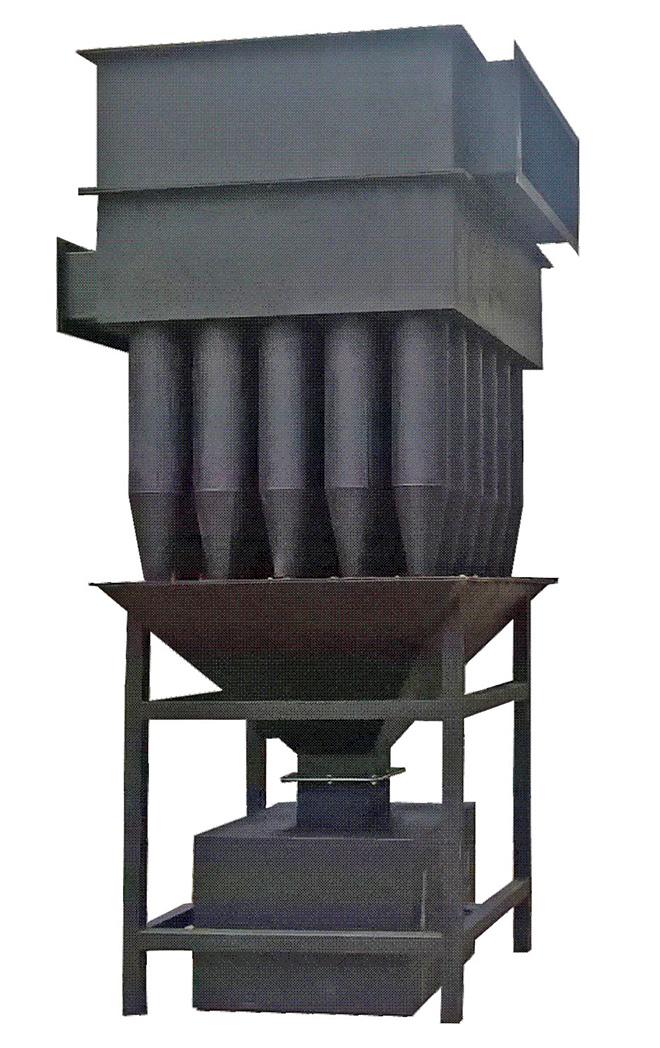

Multiciklonski filter ili otprašivač dimnih gasova je višećelijsko postrojenje koje se koristi za odvajanje čvrstih nesagorelih i pratećih delova. Sastoji se iz više ćelija, koje su postavljene vertikalno i ugrađene između dve vodoravne ploče. Na vrhu multiciklona nalazi se komora za izlaz očišćenih dimnih gasova. Među cevnim pločama je prostor za čišćenje dimnih gasova sa ciklonskim jedinicama, dok se sa donje strane nalazi sabirnik izdvojenih delova u obliku levka. Za vreme procesa čišćenja nečisti dimni gasovi sa gornje strane ulaze u ciklonske ćelije kroz spiralno zakrivljene lopatice, koje daju određenu rotaciju i uslovljavaju izdvajanje težih delića i nečistoća iz dimnih gasova. Očišćeni dimni gasovi kretanjem kroz uzane unutrašnje cevi vertikalno na gore napuštaju ciklonske jedinice i preko gornjeg sabirnika napuštaju filter. Izdvojeni čvrsti nesagoreli i prateći delovi se sabiraju u levkastom sabirniku i talože na dnu filtera. Na dnu sabirnika može se montirati sakupljač izdvojenih čestica. Multiciklonski filter je proizvod koji unutar sebe sadrži veliki broj ciklonskih jedinica čiji broj zavisi od kapaciteta samog filtera. Filter postiže visok stepen odvajanja čestica, veoma je pouzdan u eksploataciji i jednostavan za održavanje tokom rada. Multicikonski filteri se najčešće proizvode prema zahtevu kupca u porudžbini je dovoljno samo navesti tip filtera. |
Oznaka
ciklona |
Kapacitet
kotla ( Kw ) |

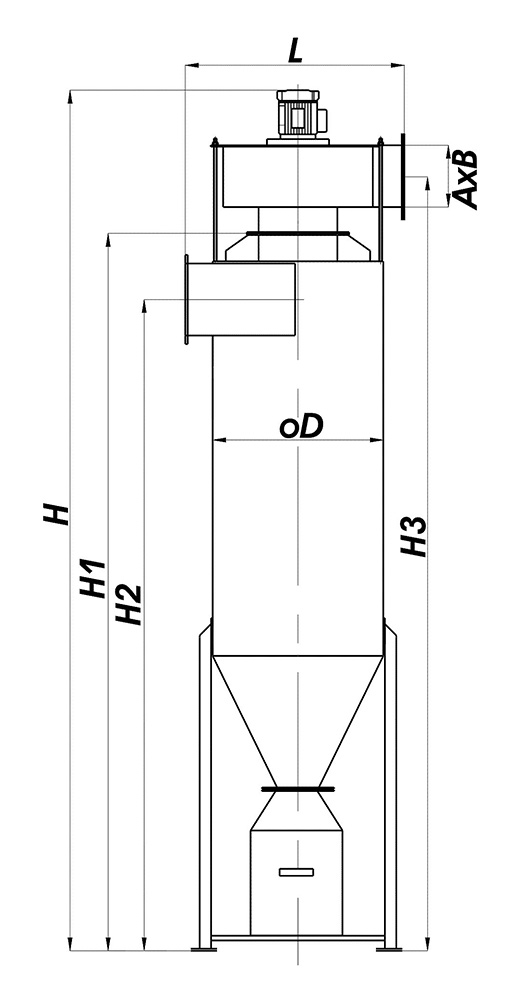

DIMENZIJE CIKLONA SA VENTILATOROM
|
Masa
ventilatora ( kg ) |
Masa
ciklona ( kg ) |
|||||||||||||||
TVS
250-320
|
250-320 |
2.440 |
2.040 |
1.790 |
2.100 |
650 |
155x180 |
500 |
750 |
25 |
180 |
||||||||
TVS
400-600 |
400-600 |
2.850 |
2.350 |
2.150 |
2.550 |
750 |
200x230 |
600 |
1.100 |
35 |
250 |
||||||||
TVS
700-800 |
700-800 |
3.080 |
2.580 |
2.280 |
2.780 |
800 |
220x250 |
650 |
1.500 |
45 |
300 |
||||||||
TVS
1.000 |
1.000 |
3.120 |
2.620 |
2.320 |
2.820 |
810 |
220x250 |
650 |
1.500 |
50 |
330 |

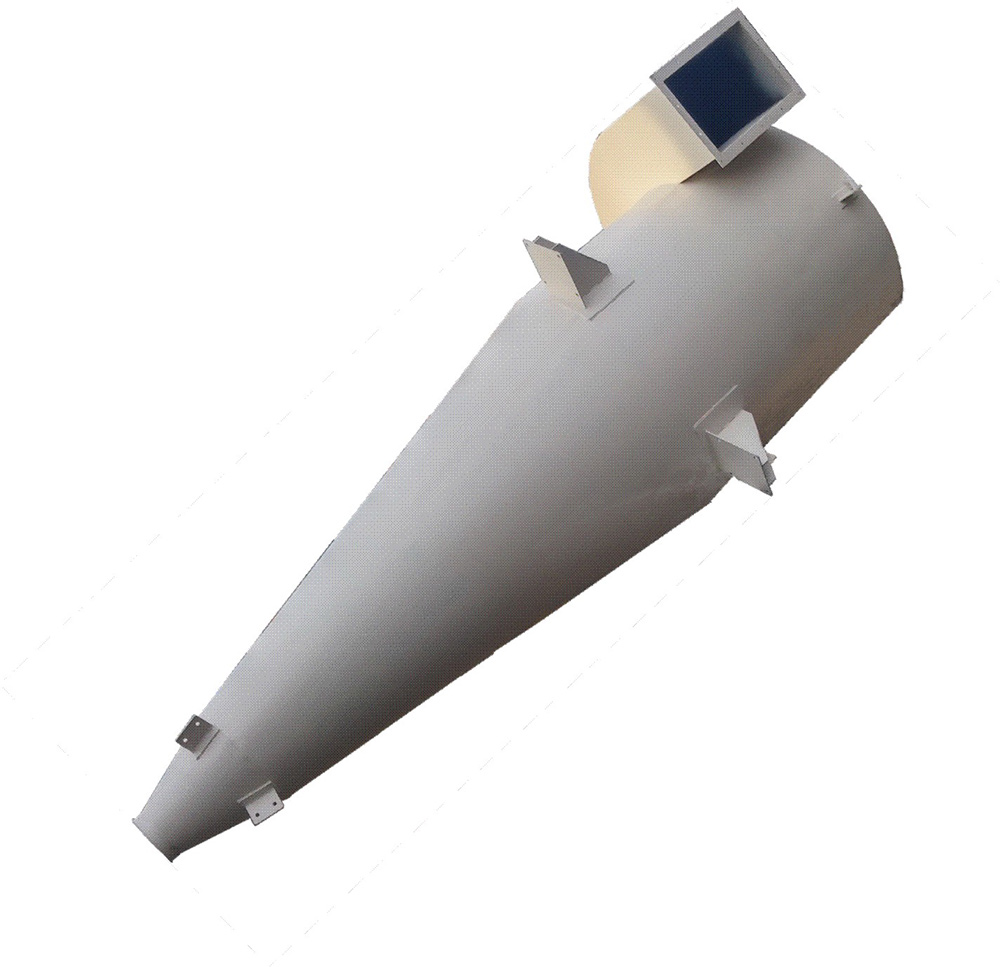

Ciklon ili otprašivac dimnih gasova je postrojenje koje se koristi za odvajanje cvrstih nesagorelih i pratecih delova. Sastoji se od jedne ciklonske celija koja je postavljena vertikalno i ugradene izmedu dve vodoravne ploče. Na vrhu ciklona nalazi se dimna komora za izlaz cistih dimnih gasova na koji je ugraden centrifugalni ventilator dimnih gasova. Medu cevnim plocama filtera je prostor za cišcenje dimnih gasova sa ciklonskom komorom, dok se sa donje strane nalazi sabirnik izdvojenih delova u obliku levka. Za vreme rada topli necisti dimni gasovi prelaze iz dimne komore kotla u filter sa bocne gornje strane u ciklonsku celiju kroz spiralno zakrivljenu lopaticu, koja daje odredenu rotaciju uslovljava izdvajanje težih delica i necistoca iz dimnih gasova. Ocišceni dimni gasovi kretanjem kroz uzane unutrašnje cevi vertikalno na gore napuštaju ciklonske jedinice i preko gornjeg sabirnika napuštaju filter. Izdvojeni cvrsti nesagoreli i prateći delovi se sabiraju u levkastom sabirniku i talože na dnu filtera. Na dnu sabirnika se montira sakupljac izdvojenih cestica. Filter postiže visok stepen odvajanja cestica, veoma je pouzdan u eksploataciji i jednostavan za održavanje tokom rada. Ciklonski filter se bira u zavisnosti od kapaciteta kotla i isporucuje sa odgovarajucim centrifugalnim ventilatorom. |
